proe是一款专业的三维设计软件，钣金设计行业的工程师经常会用它来办公，对于新上手的用户来说创建平整壁是一个小难题，下面就跟着小编来看看相关的操作流程吧。
钣金平整壁制作方法

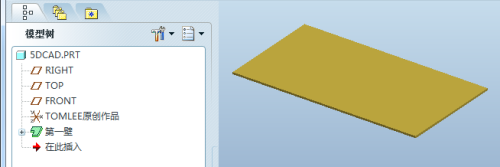

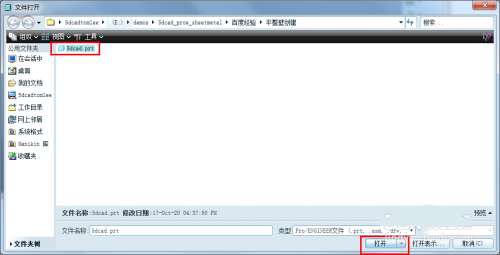

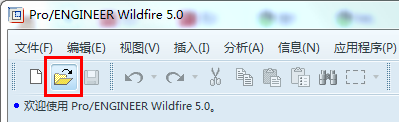

打开现有的proe钣金三维模型，模型已经有第一壁。

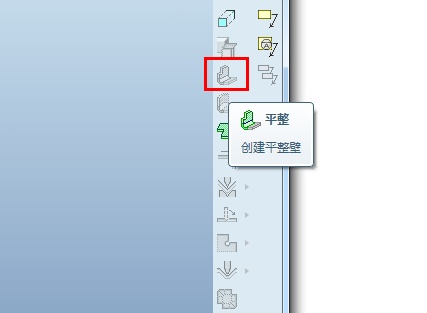

因为平整壁是附加壁的类型，所以必须有创建好的第一壁才可以使用，不然平整壁特征图标都是灰色的，不可用！
创建平整壁

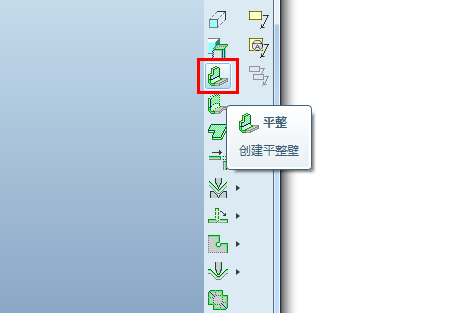

所以平整壁，这样的附加壁都是在已有壁后才可以使用的创建方式，现在我们点击平整壁图标，开始创建平整壁特征。

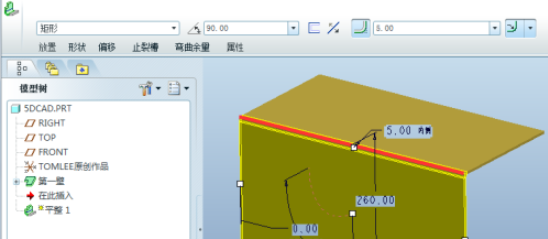

鼠标左键选择现有钣金壁上的一条边，即可默认产生一个90度折弯的平整壁，默认使用内侧折弯半径为壁厚。
点击90度角度尺寸栏右侧的“箭头”图标，可以切换钣金壁厚往内或外添加。

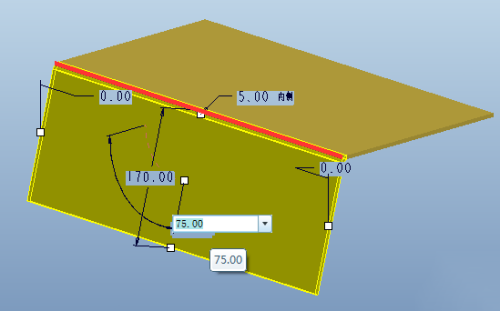

可以拖动图形显示区中的小白框来改变尺寸，或者直接双击尺寸来修改，回车确认。

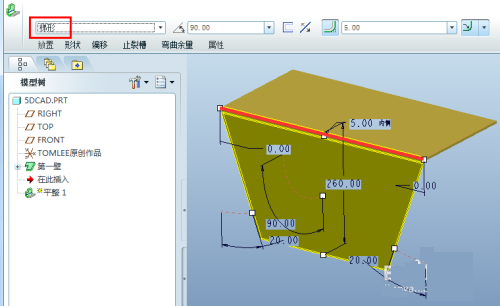

有多种类型可选，比如默认使矩形，还可以选梯形、L形、T形和用户定义（就是自己草绘形状）。
自定义形状

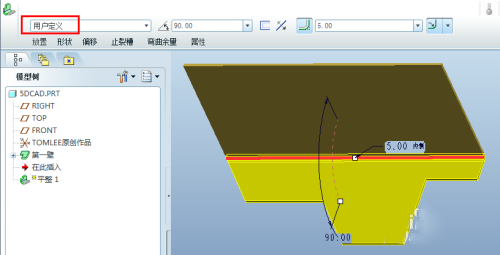

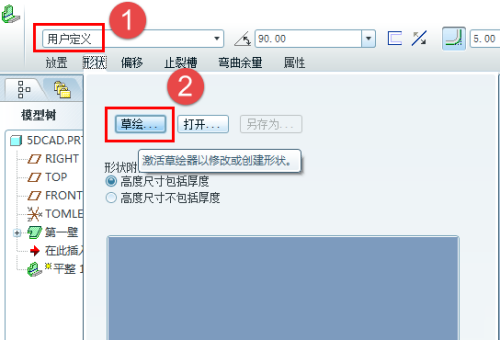

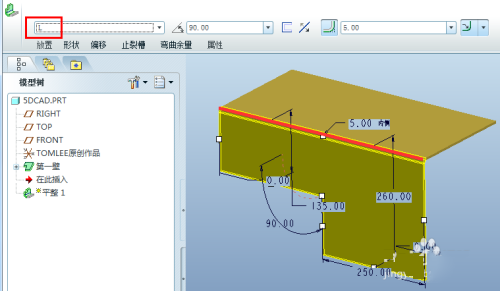

如果选择用户定义，我们需要在形状中打开一个现有草绘形状来使用，或者点击草绘自己创建一个形状。

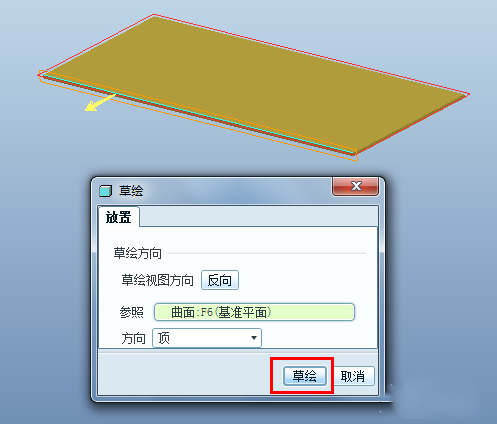

选择用户定义后，弹出草绘定义对话框，可以接受默认，直接点击“草绘”进入。

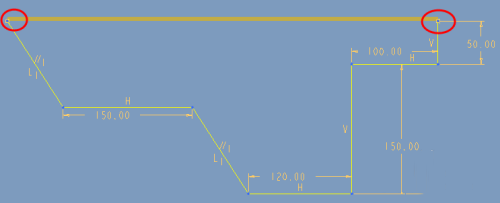

从边两端的参考点开始绘制草图，完成尺寸定义。

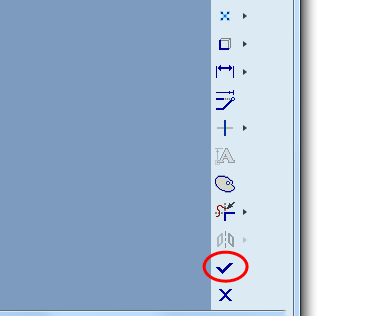

打勾完成草绘，马上可以看到预览效果。
修改尺寸

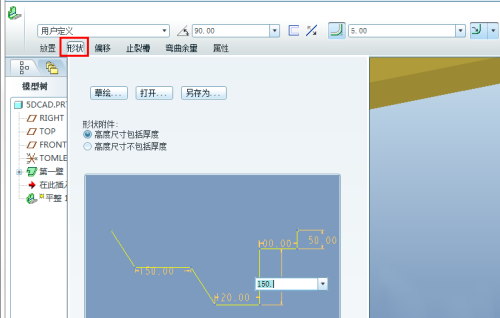

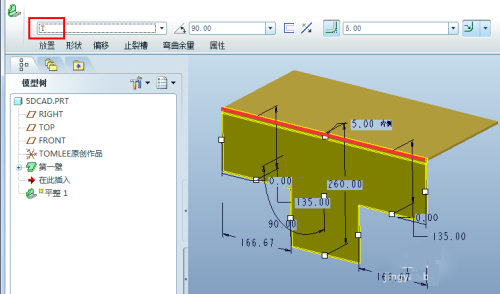

完成了草图绘制的用户定义，随时可以在形状选项卡中，直接双击修改尺寸，回车确认。

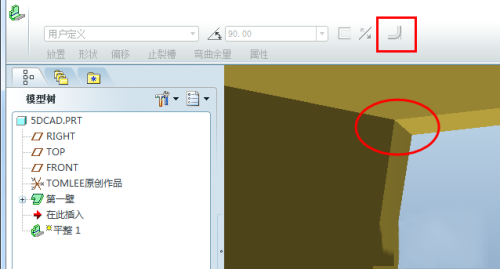

取消折弯半径的定义，折弯处就不会有圆角，而是一条直边。

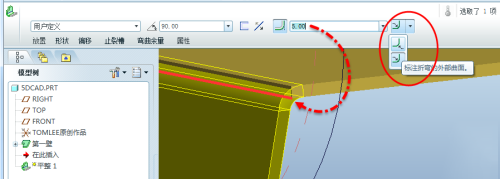

可以点击折弯半径值旁的箭头来选择默认折弯半径使用壁厚和两倍壁厚，也可以直接输入尺寸值修改，回车确认。还可以点击折弯侧图标旁的箭头，在展开菜单中选择内侧还是外侧，来决定尺寸控制的是内半径还是外半径。如图，默认的壁厚尺寸5控制的内侧半径。

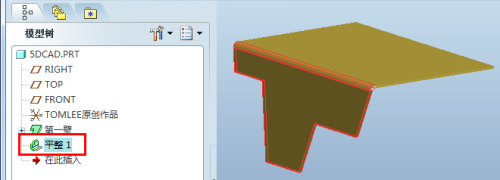

打勾完成平整壁特征的创建。
