AD放置2位复位分立D型触发器步骤介绍

浏览:32日期:2022-09-04

AD是一款专为电路专业人士打造的电路设计软件,大家在设计电路图时会根据实际需要放置特殊元素,下面小编就来告诉大家2位复位分立D型触发器的放置方法。

AD中放置2位复位分立D型触发器教程

1、首先打开AD软件,如图

AD放置2位复位分立D型触发器步骤介绍

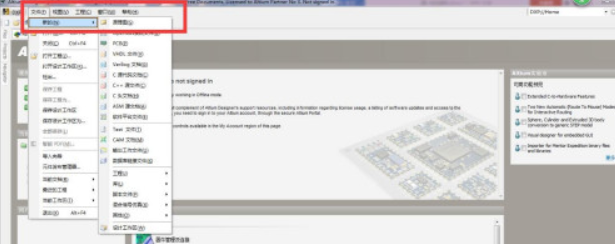

2、依次点击文件-新的-原理图,如图‍

AD放置2位复位分立D型触发器步骤介绍

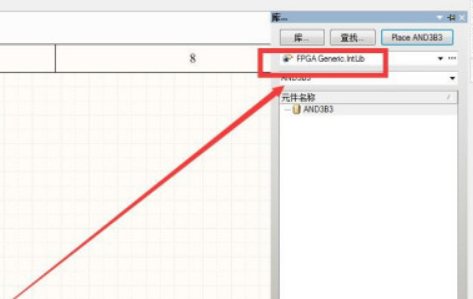

3、然后在右侧找到如图所示的,如图‍

AD放置2位复位分立D型触发器步骤介绍

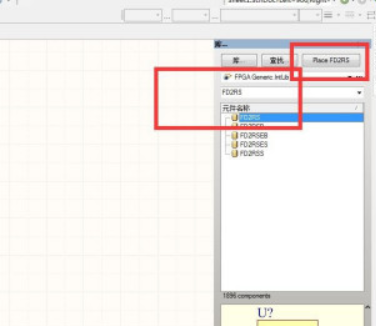

4、接着输入“FD2RS”,然后点击“Place FD2RS”如图‍

AD放置2位复位分立D型触发器步骤介绍

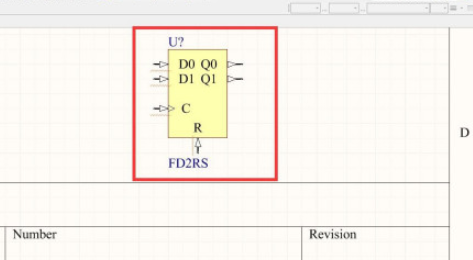

5、此时出现一个活动的2位复位分立D型触发器,如图‍

AD放置2位复位分立D型触发器步骤介绍

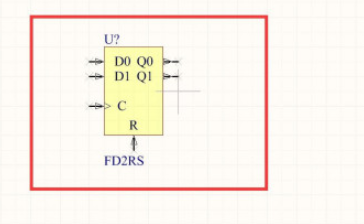

6、拖动2位复位分立D型触发器到合适的位置,单击鼠标左键完成绘制,如图,这样一个2位复位分立D型触发器就绘制好了。‍

AD放置2位复位分立D型触发器步骤介绍

以上就是AD放置2位复位分立D型触发器步骤介绍的全部内容了,想看看还有什么软件适合自己吗?那就来乐呵呵网看看吧,这里有详细的教程和攻略,总有一篇符合你的心意。
