altium designer这是一款专业的pcb设计软件，也是目前使用最为广泛的一款电路设计软件，该软件拥有强大的板级设计、智能数据管理、软设计以及快速成型等多种功能，可以帮助用户实现电子产品设计目标。我们使用这款软件设计电路图的最终目的是设计出电子产品，而电子产品是通过印刷电路来实现的，所以我们需要将设计的原理图生成pcb。这款软件将原理图生成pcb的方法并不难，经过小编的讲解，相信大家都会有所了解。那么接下来小编就给大家详细介绍一下altium designer将原理图生成pcb的具体操作方法，有需要的朋友可以看一看。

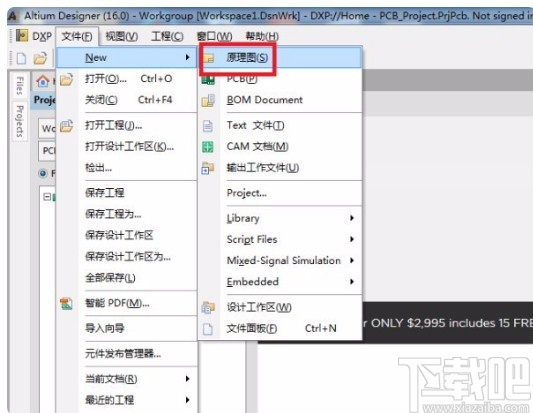

1.首先打开软件，我们在软件界面上方的菜单栏中点击“文件”选项，在下拉框中选择“New”，并在旁边的子下拉框中选择“原理图”。

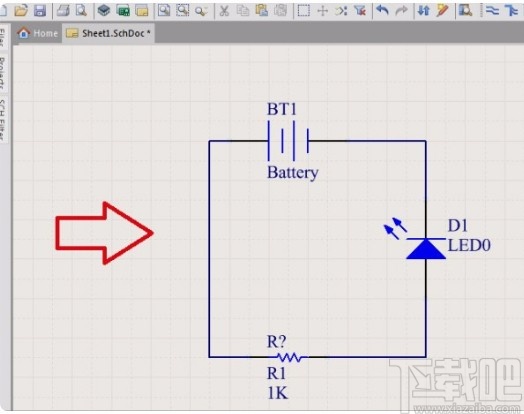

2.接着为了方便演示，我们在绘制区绘制一个简单的示意图，如下图所示。

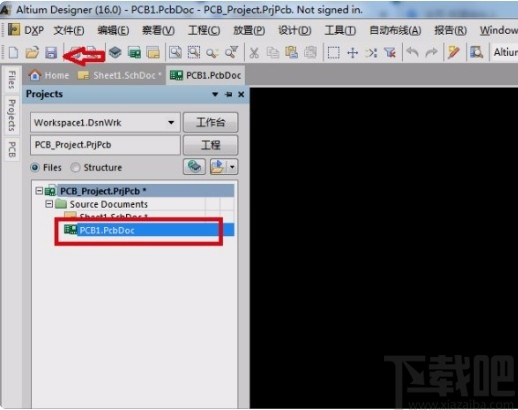

3.然后我们在软件中新建一个pcb文件，用来最后保存所有文件的，如下图所示。

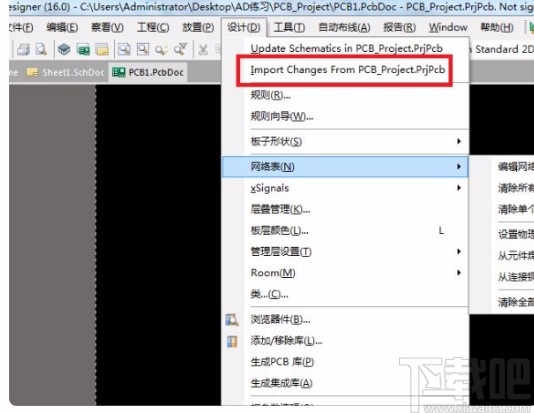

4.完成上一步后，我们在pcb文件界面中，点击菜单栏中的“设计”选项，并在出现的下拉框中选择“Import Changes From PCB_Project.PrjPcb”选项。

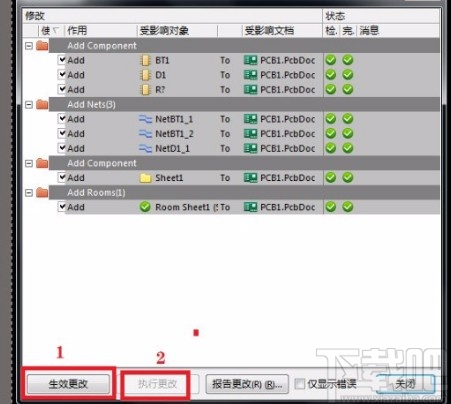

5.紧接着界面上会弹出一个窗口，我们在窗口左下角点击“生效更改”，然后再点击“执行更改”按钮。

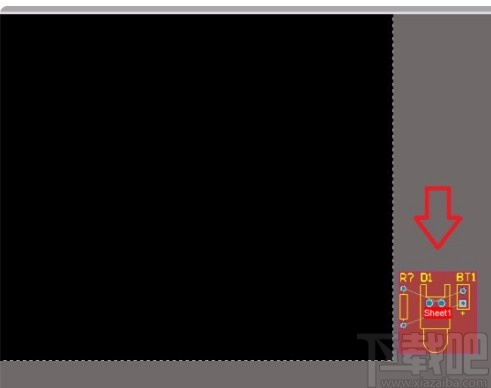

6.完成以上所有步骤后，我们就成功完成了原理图到pcb的转换，然后就可以在图中布线了。
以上就是小编给大家整理的altium designer将原理图生成pcb的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
