altium designer是一款功能强大的电子产品开发系统设计软件,用户使用该软件,不仅可以绘制原理图,而且能够将原理图转换为PCB,给机械电子产品带来了完美的解决方案。这款软件在业内非常的著名,使用该软件设计原理图的方法也非常简单。但是在绘制原理图的过程中,如果想要设置原理图的单位,就需要经过一些步骤来实现。虽然这款软件设置原理图的单位并不难,但是也有一些小伙伴不知道怎么操作。那么接下来小编就给大家详细介绍一下altium designer设置原理图单位的具体操作方法,有需要的朋友可以看一看。

altium designer设置原理图单位的方法

方法步骤

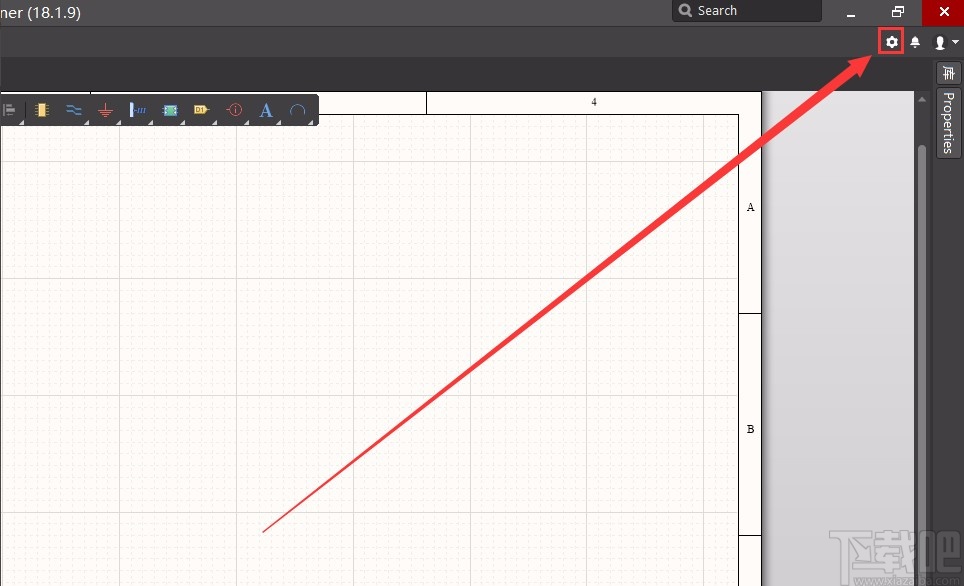

1.首先打开软件,我们在软件界面的右上角找到齿轮图标按钮,点击该按钮进入优选项页面。

altium designer设置原理图单位的方法

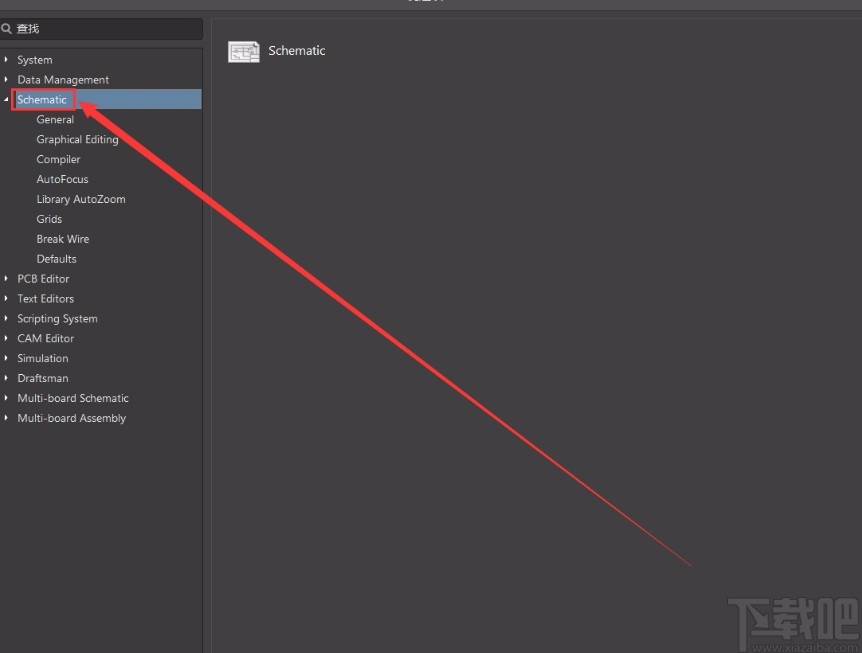

2.在优选项页面中,我们在页面左上方找到“Schematic”选项,点击该选项会出现一个下拉框。

altium designer设置原理图单位的方法

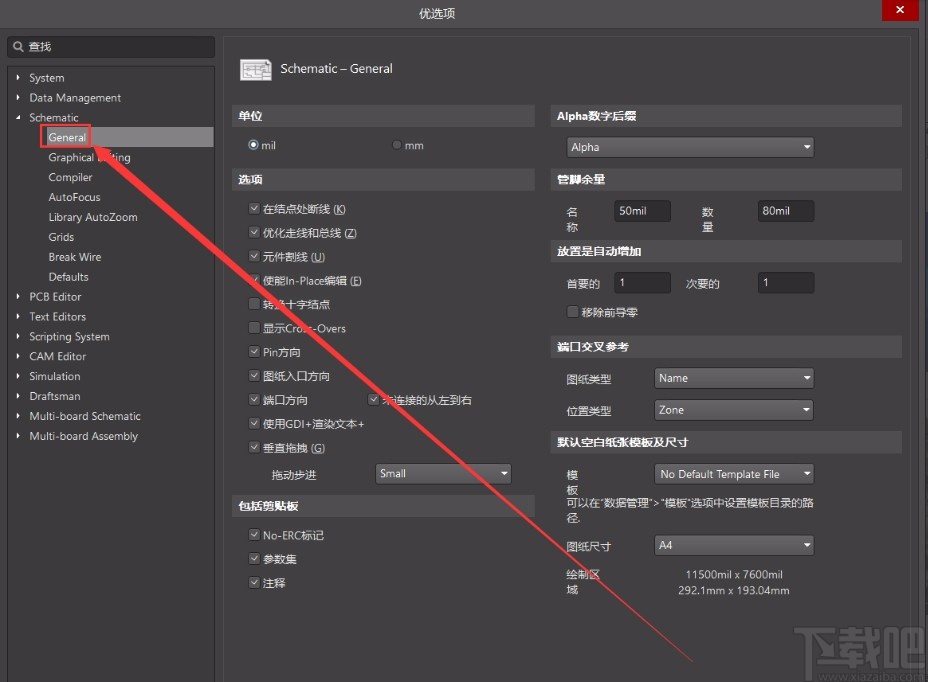

3.在下拉框中可以看到很多的操作选项,我们在这些选项中找到“General”选项并点击。

altium designer设置原理图单位的方法

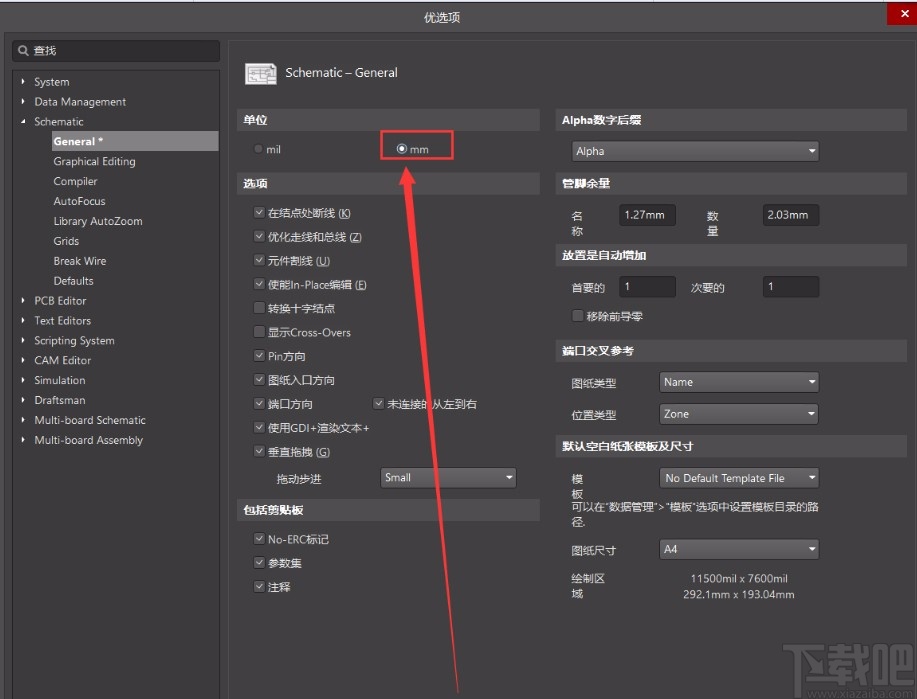

4.接着在页面右侧就可以查看到“单位”选项,该选项下方有两个单位选项,我们根据自己的需要进行选择。

altium designer设置原理图单位的方法

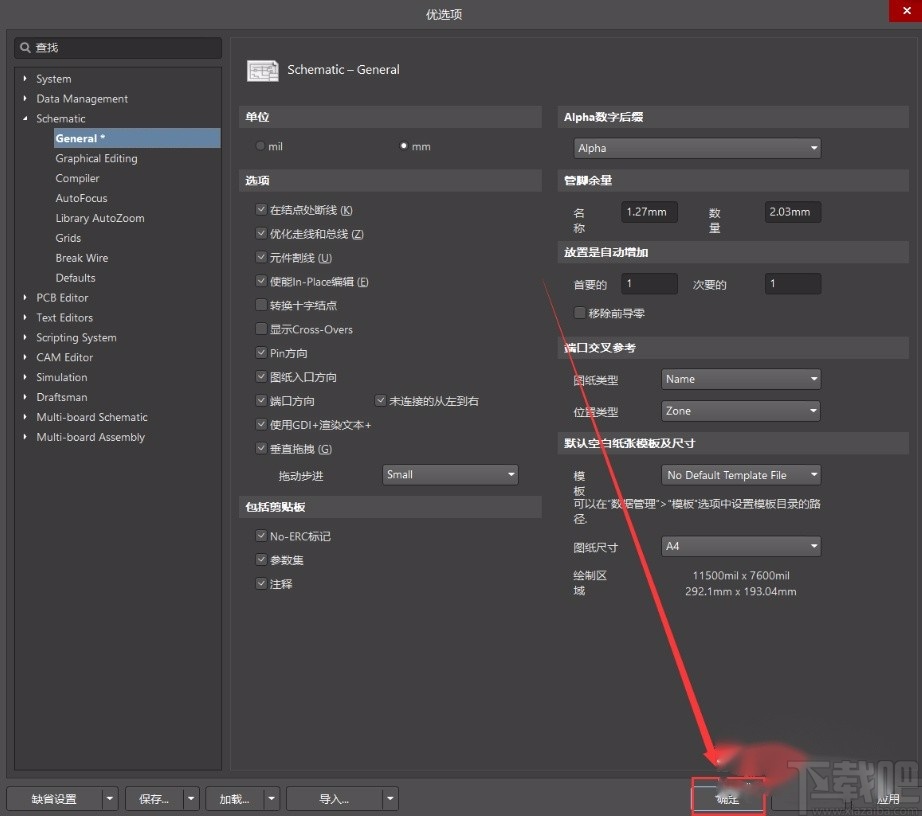

5.完成以上所有步骤后,我们在页面右下角找到“确定”按钮,点击该按钮就可以完成设置原理图单位的全部操作步骤。

altium designer设置原理图单位的方法

以上就是小编给大家整理的altium designer设置原理图单位的具体操作方法,方法简单易懂,有需要的朋友可以看一看,希望这篇教程对大家有所帮助。
