altium designer是一款非常专业好用的pcb设计软件,该软件拥有强大的智能数据管理、快速成型、板级设计等功能,能够与组织项目和供应链管理相互连接,用户使用该软件能够可靠的管理、修改和复用设计文件。在设计电子元件图的时候,有时候导入CAD图纸,能够帮助我们更加高效地进行设计操作,所以我们很有必要掌握导入cad文件的操作方法。这款软件导入cad文件的方法并不难,那么接下来小编就给大家详细介绍一下altium designer导入cad文件的具体操作方法,有需要的朋友可以看一看。

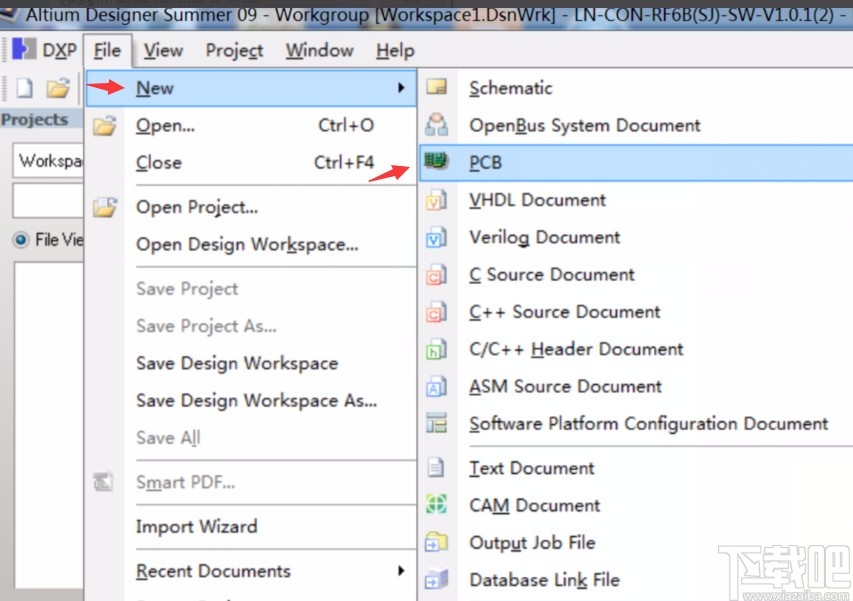

方法步骤1.首先打开软件,在软件界面的顶部找到“File”选项,点击该选项会出现一个下拉框,我们在下拉框中选择“New”选项,并在其旁边的子下拉框选择“PCB”,以此在软件中新建一个PCB。

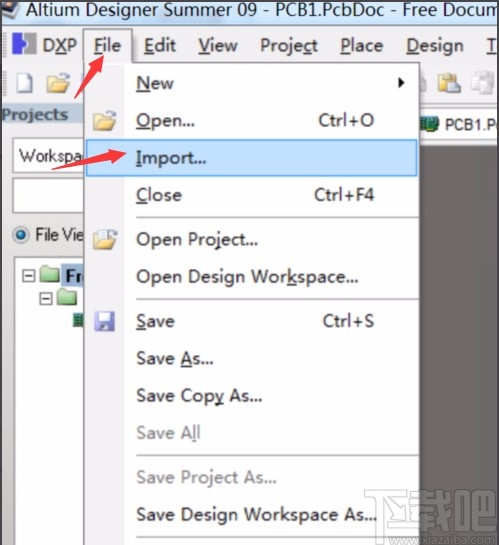

2.新建PCB后,我们再次点击“File”选项,在下拉框中选择“Import”选项进入文件添加页面。
3.在文件添加页面中,我们选中需要导入的CAD文件后,再点击页面右下角的“打开”按钮即可。

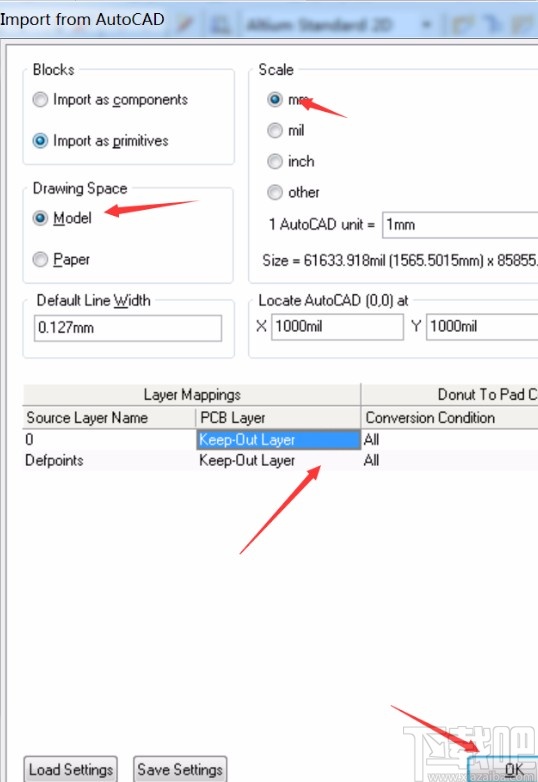

4.然后进入到导入设置界面,我们为导入文件设置好放置的层,并设置好导入的单位、导入的线宽度等信息,再点击界面底部的“OK”按钮即可成功将CAD文件导入到软件中。
5.将CAD文件导入到软件后,我们可以在软件界面上看到如下图所示的界面,大家可以作为参考。
以上就是小编给大家整理的altium designer导入cad文件的具体操作方法,方法简单易懂,有需要的朋友可以看一看,希望这篇教程对大家有所帮助。
