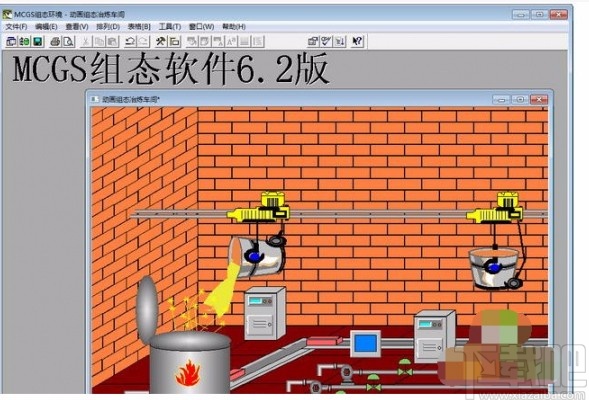

mcgs通用版是一款十分出色的监视与控制通用系统，该软件界面简单美观，支持数据采集板卡、智能模块以及网络设备等700多种国内外众多常用设备，其具备的OPC接口、DDE接口以及OLE技术，可以很方便的与其他各种程序设备互联。这款软件可以与下位机plc进行数据连接，以此来加强软件的仿真效果，提高用户的工作效率。介于这款软件非常的专业，有很多朋友不知道怎么使用这款软件，所以接下来小编就给大家详细介绍一下mcgs通用版连接plc的具体操作方法，有需要的朋友可以看一看。

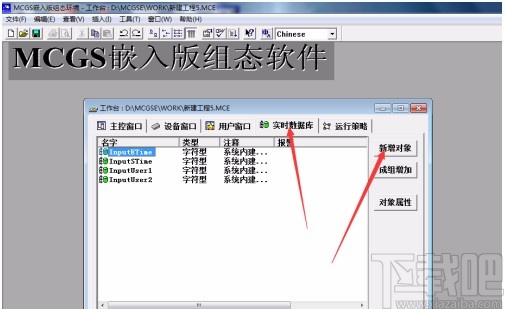

1.首先打开软件，启动软件的工作台，并在软件工作台中点击“实时数据库”选项，再点击“新增对象”按钮新建一个变量。

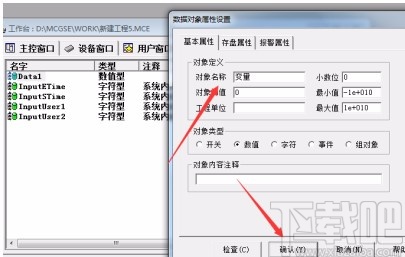

2.接着界面上会弹出一个数据对象属性设置窗口，我们根据自己的需要在窗口中设置好对象名称，并将对象类型设置为“数值”后，再点击窗口底部的“确认”按钮。

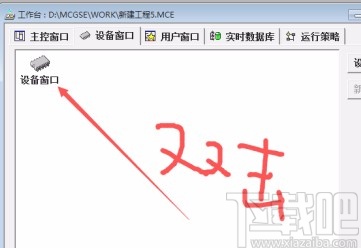

3.然后在工作台中点击“设备窗口”选项，其下方也会出现一个“设备窗口”选项，我们双击该选项。

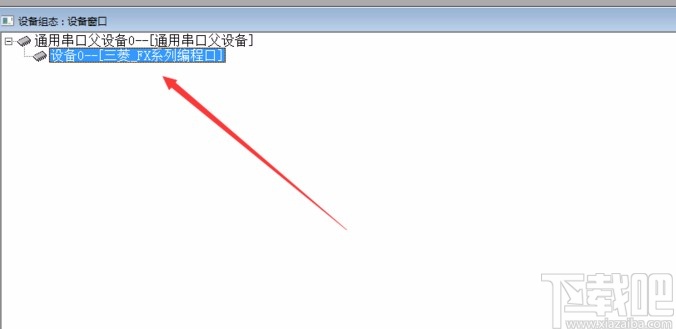

4.窗口中就会出现相应的设备，我们找到需要的设备并双击，界面上会弹出一个设备编辑窗口。

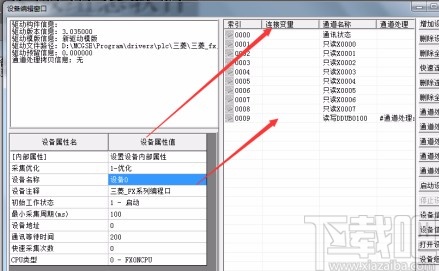

5.在窗口右侧找到“连接变量”选项，我们在该选项下方双击空白处，界面上会出现一个变量选择对话框。

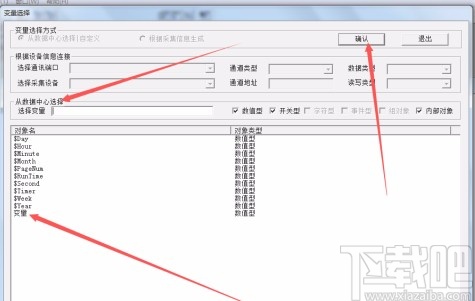

6.我们在出现的对话框中选择刚开始创建的变量后，再点击窗口顶部的“确认”按钮即可。

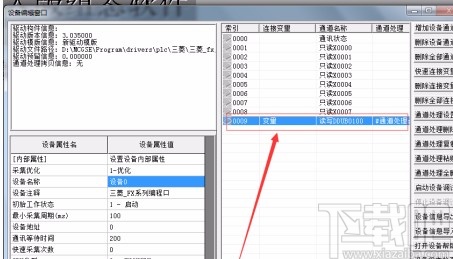

7.这时候我们的变量连接就设置完成了，如下图所示，在窗口中可以看到“连接变量”一栏中显示了“变量”两个字。

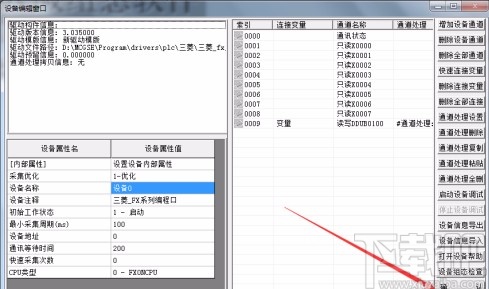

8.接下来我们在设备编辑窗口右下角找到“确认”按钮，点击该按钮就完成了相关参数的设置。

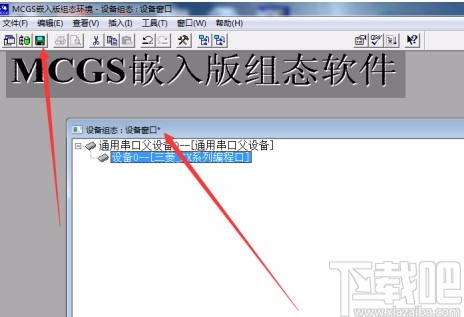

9.完成以上所以步骤后，如果设备组态窗口的顶部有一个“*”号，则表示我们更改的数据没有保存，这时点击界面左上方的保存按钮即可；此时也成功的将建立的变量与plc连接在一起了。
以上就是小编给大家整理的mcgs通用版连接plc的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
