浩辰CAD看图王标注箭头大小如何调整?浩辰CAD看图王是目前使用最多的制图软件,最近有用户反映在CAD绘图的时候,我们往往需要对图形进行一定的标注,但是当我们标注的箭头太大,与整张图纸不匹配的时候该怎么办呢?,今天我们就给大家介绍一下浩辰CAD看图王中调整标注箭头大小的操作方法。

浩辰CAD看图王标注箭头大小如何调整?浩辰CAD看图王调整标注箭头大小操作方法

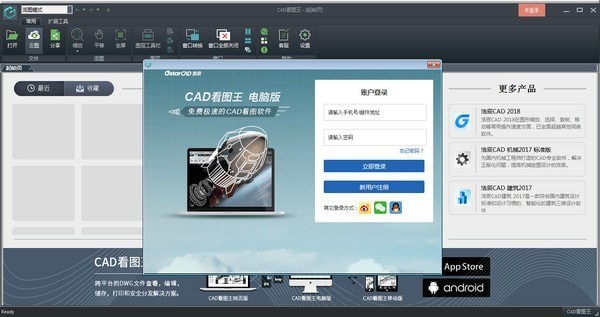

在浩辰CAD看图王电脑版内,有线性、对齐、角度、坐标、直径、半径、弧长等多种标注,方便对各种CAD图形进行标注,操作非常的简单。

浩辰CAD看图王调整标注箭头大小操作方法

标注箭头太大:

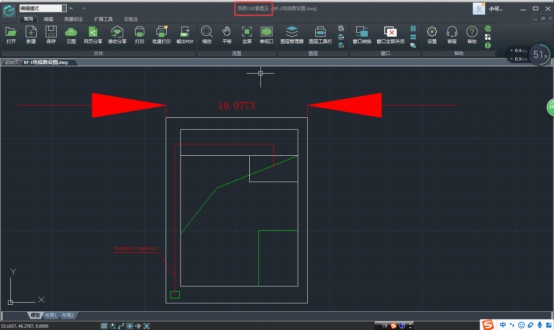

当我们在浩辰CAD看图王电脑版中对CAD图形进行标注的时候,发现标注的箭头太大了,与整个画面冲突,如下图所示。

浩辰CAD看图王标注箭头大小如何调整?浩辰CAD看图王调整标注箭头大小操作方法

修改标注箭头大小:

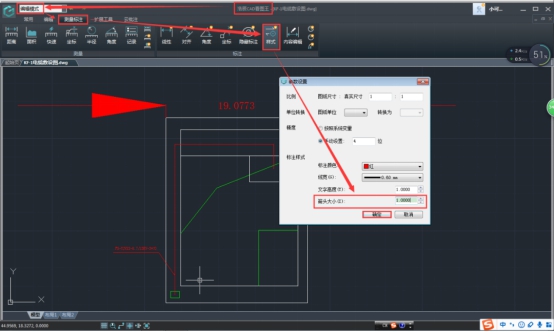

在浩辰CAD看图王电脑版编辑模式下的【测量标注】中选择标注的【样式】,在参数设置对话框修改下方的【箭头大小】。

浩辰CAD看图王标注箭头大小如何调整?浩辰CAD看图王调整标注箭头大小操作方法

重新标注:

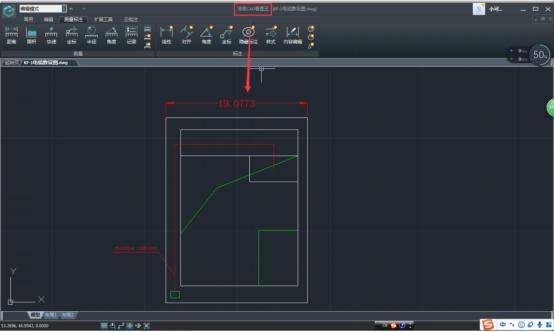

点击原有的标注进行删除,重新进行标注之后就可以了,如下图所示,箭头的大小就是我们需要的呢。

浩辰CAD看图王标注箭头大小如何调整?浩辰CAD看图王调整标注箭头大小操作方法

通过以上的简单操作,我们就将原有不和谐的标注箭头换成了适合的大小,这样的标注是不是看起来顺眼多了呢。

以上就是浩辰CAD看图王调整标注箭头大小操作方法介绍,希望能帮助到大家!
