CAD也称之为计算机辅助设计，在我们日常图纸设计中，常常需要借助CAD软件来帮助我们完成设计，而在一份CAD图纸设计中，常常会有拥有许多不规则的曲线，我们需要通过测量它的曲线长度，然后通过比例尺以及相应的数据来计算出实际的长度，而想必许多刚入门的用户可能还不知道该如何测量图纸中不规则曲线的长度，今天就为用户带来详细教程，有需要的用户赶紧来了解一下吧！

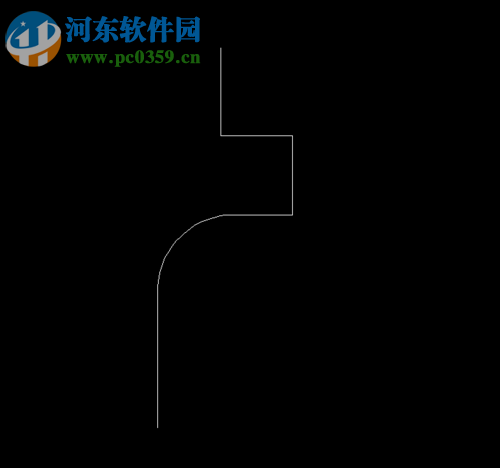

方法/步骤1、为了方便用户理解，这里我们以实际的例子来说明，如下图，此时为不规则的直线或曲线。
2、我们可以先通过“PE命令”来合并直线曲线，使之成为一段完整的曲线。

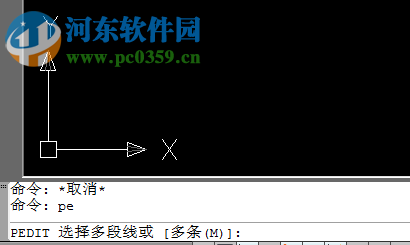

首先输入命令“PE”，然后点击回车键
然后输入命令“M”，再点击回车键。

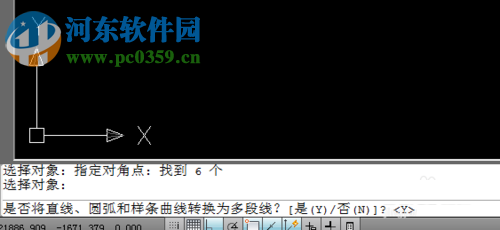

紧接着，我们通过鼠标选择对象多线段（或多条）。

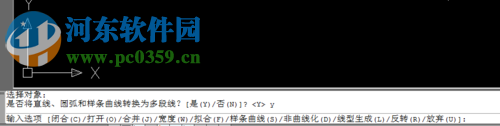

3、当提示是否将直线、圆弧和样条曲线转换为多段线？，我们输入“Y”即可将其转换为多线段。
接着提示输入选项，我们输入“J”然后点击回车键，来实现合并，此时将成为一条完整的曲线。

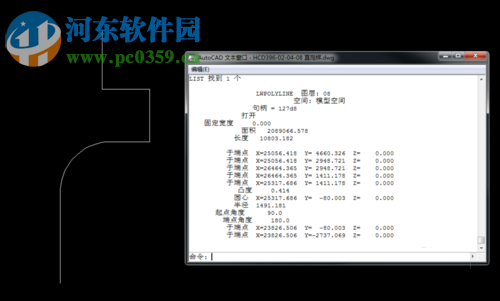

4、最后我们在输入“LI”的命令点击“回车键”，即可测量整段曲线长度。
另外，如果合并曲线失败，请用户确认并检查线段之间是否连接或者超出（漏出线头）。
以上就是CAD测量不规则曲线长度的方法，操作起来非常的简单，有需要的用户赶紧来了解一下吧！
