很多的设计师们都需要使用到迅捷CAD编辑器这款软件,不过你们都知道迅捷CAD编辑器是怎么设置图纸显示模式的吗?下面乐呵呵网小编就为你们带来了迅捷CAD编辑器设置图纸显示模式的具体操作方法。

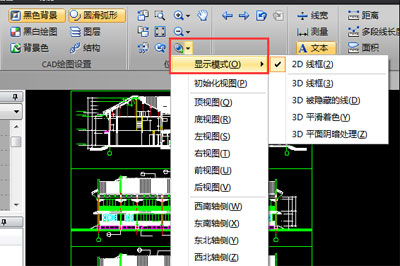

我们先打开这款软件,然后打开图纸后,根据图纸编辑需求,单击软件上方属性窗口,进行图纸内容修改或编辑。当窗口切换至“查看器”面板时,点击“位置”设置区“三维导航”倒三角按钮。选择“显示模式”。

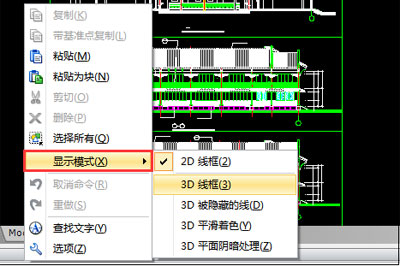

当然了你也可以直接在图纸空白处,迅捷CAD编辑器设置图纸显示模式的具体操作方法“显示模式”。下面是一些显示模式的说明。

1、2D线框显示
在2D线框里,线型、线宽、光栅和OLE对象都是可见的;而在3D线框则是不可见的。此外,2D线框视图不显示指南针;但3D线框可以借助系统变量查看指南针。
2、迅捷CAD编辑器设置图纸显示模式的具体操作方法

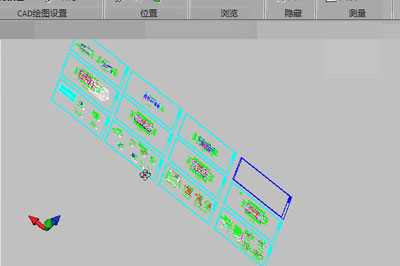

显示用直线和曲线表示边界的对象。显示一个着色的3D用户坐标系 (UCS) 图标。光栅和 OLE 对象、线型和线宽都不可见。可以将 COMPASS 系统变量设置为开以查看指南针。将显示应用到对象上的材质颜色。

3、被隐藏的线
这个应该大家常遇到,其实原因无法就是图层被关闭或线条颜色显示的问题。
4、平滑着色
3D模型通常是借助CAD、3DMax等工具制作的模型,如果想在电脑上查看此类3D模式,或者对其进行着色处理。可根据以下操作实现。
5、平面明暗处理
一般情况下用加深或减淡工具;(黑色阴影可调低透明度使用)。
