CAD绘制星星图案的操作流程

浏览:11日期:2022-11-17

倘若想绘制星星图案,大家借助CAD软件是非常容易完成的,今日乐呵呵网小编这里就分享了关于CAD绘制星星图案的操作流程哦,需要的朋友可以参考下。

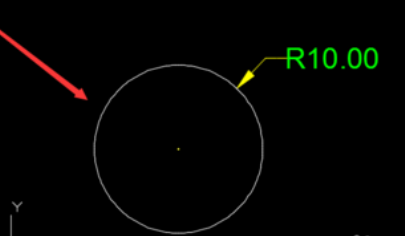

1、用圆命令绘制一个半径为10的圆;

CAD绘制星星图案的操作流程

2、用多边形命令,以上一步圆心为原点画出内切圆五边形;

CAD绘制星星图案的操作流程

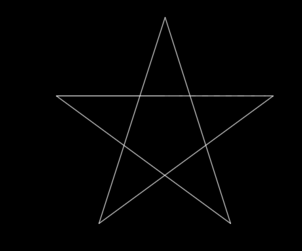

3、用直线命令,连接五边形每两顶点间直线;

CAD绘制星星图案的操作流程

4、删除第一步与第二步绘制的圆和多边形(圆和五边形是为了画直线而作的辅助线)

CAD绘制星星图案的操作流程

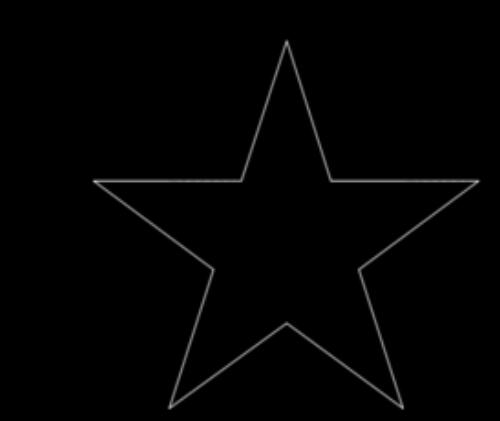

5、用修剪命令,剪去五角星内部直线;

CAD绘制星星图案的操作流程

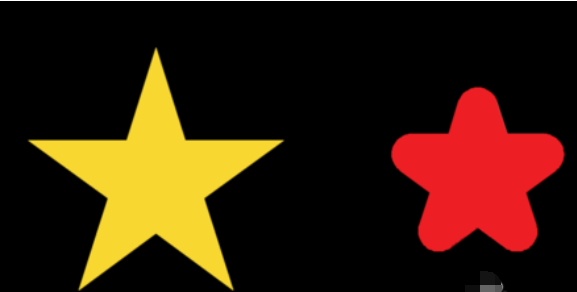

6、用填充命令为其填充颜色,得到黄色星星;若想画圆角星星,可先复制一个五角星,然后为其倒圆角,再使用填充,得到红色星星;

CAD绘制星星图案的操作流程

以上就是乐呵呵网小编为大家带来的CAD绘制星星图案的操作流程,希望对大家有所帮助,手机百度或者关注IE浏览器中文网站,每天了解最新的资讯内容。
