在用迅捷CAD编辑器绘图的过程中，一定会常常用到CAD的相关设置。这对于我们精准地绘制好CAD图纸非常有帮助。下面就来简单介绍一下关于的有关设置。

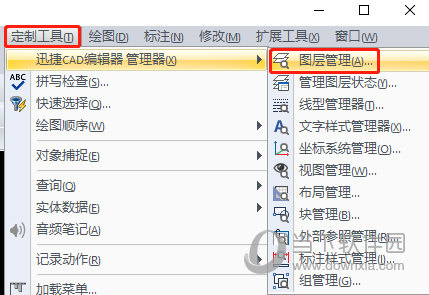

点击菜单栏里的“定制工具-迅捷CAD编辑器管理器-”按键，打开“”弹窗。
一、图层的特性

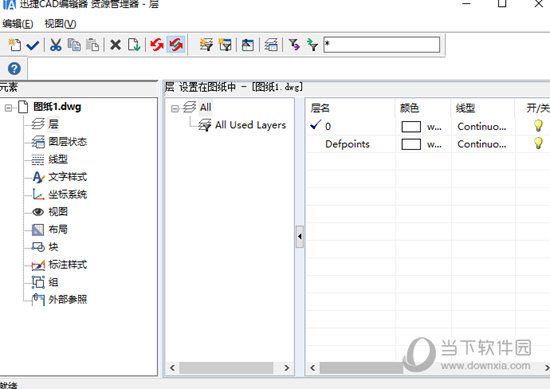

在器中，我们可以看到该CAD图纸中的所有图层。
图层可以想象为没有厚度的透明薄片,它具有以下特性:
①图层可以是可见的（打开的），也可以是不可见的（关闭的）。
②只有可见图层上的实体才显示在屏幕上或在绘图输出设备上绘出；不可见的图层上的实体仍然是图形的一部分，只是它们不显示或绘制出来。
二、具体分析
1.
每一个图层都有一个名字,其中名为0(零)的图层是CAD自动定义的，其余的图层名由用户定义。
2.
图层的颜色和颜色号：指该图层上实体的颜色，不同的图层可以设置不同的颜色号，颜色号中前7个数字已赋予标准颜色。
图层的线型和线型名：每一个图层都可以设置一种线型，线型的命名与层名相同。
3.图层的锁定/解锁、
根据国家标准（GB/T14665-93）规定，在绘制机械图样时，各种图层的线型与、屏幕显示颜色的对应关系都有其规律性排列。
例如：图层的线型名称是粗实线，是01，屏幕上的颜色是白色（white）。

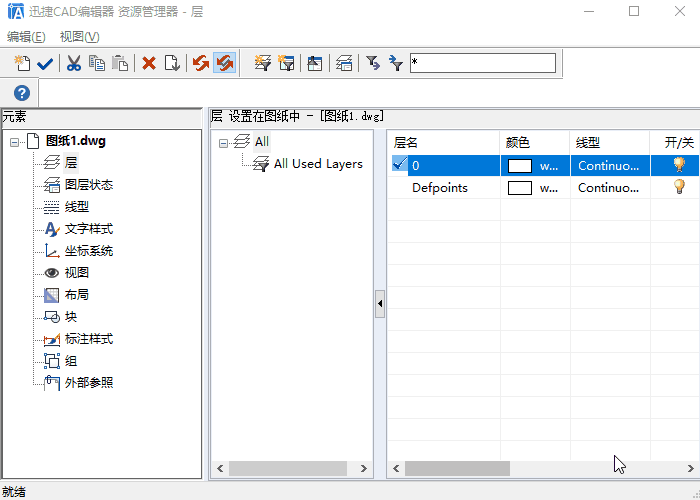

同时我们可以直接点击“”弹窗里的锁定/解锁、的图标，来自定义设置图层。
以上就是小编以迅捷CAD编辑器为例，给大家介绍的关于CAD的设置简单分析，希望能够帮助到喜欢CAD绘图设计的大家。
