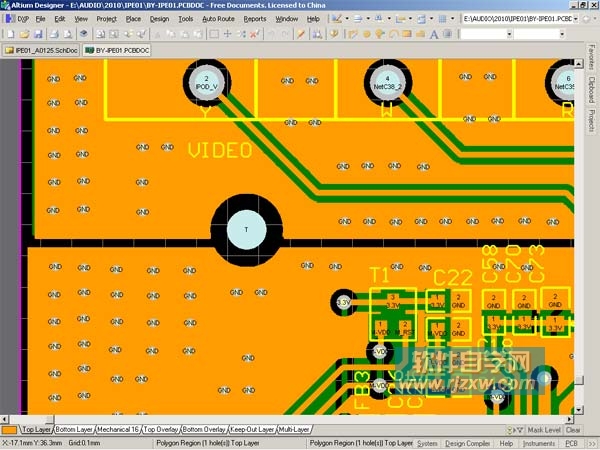

我们在绘制PCB板的时候，常常要绘上一些定位孔，给PCB板锁镙丝，固定PCB板用，如下图所示：

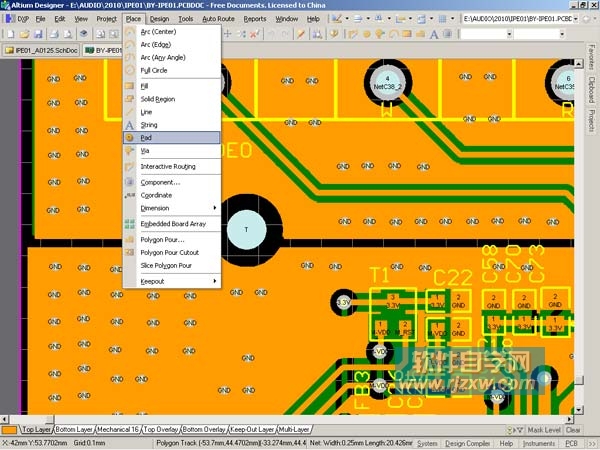

那么，怎么放置定位孔呢？我们点PLACE，再点PART，放置一个焊盘到PCB上．

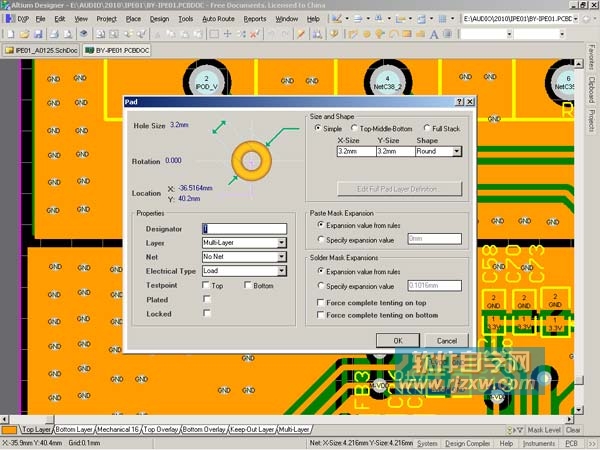

我们来修改一下这个焊盘的属性，就能做到定位孔的作用首先是大小，我们如果打算做３MM的镙丝用，定位孔的孔直径,X轴和Y轴，三个值都设为3.2MM,要比镙丝大０．２MM如果是多层板，还要把Plated的勾去掉，这样，定位孔里就不会像过孔那样里面有铜接着就是调整过孔的位置了，设定location的X值和Y值，把定位孔精准的定位到想要的地方
