Protel DXP 2004绘制电位器PCB库元件实例

本教程由乐呵呵网的电子工程老师介绍如何用Protel DXP 2004绘制一个自己专用电位器PCB元件库，希望对学习设计电路板的朋友有所帮助．

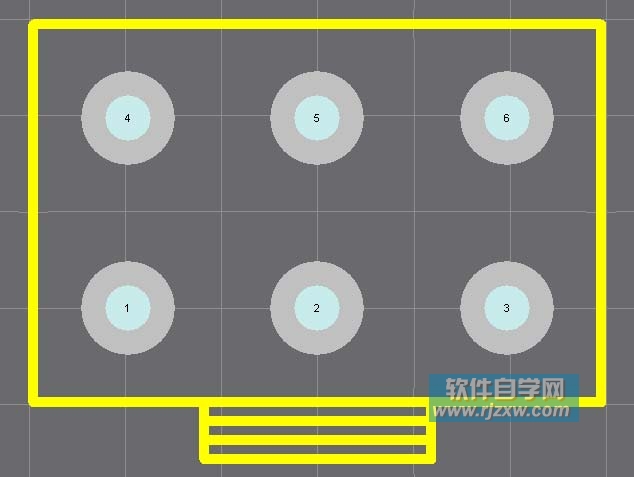

通常在设计电路板的时候，我们常常会遇到一些元件，在默认的元件库里找不着，这时我们就要自己创建一个元件了．双联电位器是设计音响时常常要用到的元件，我们这课来绘制一个电位器的PCB库元件．

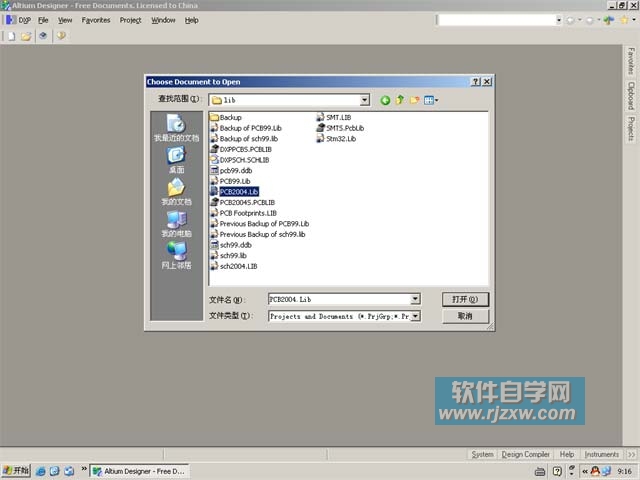

第一步，我们打开一个PCB元件库

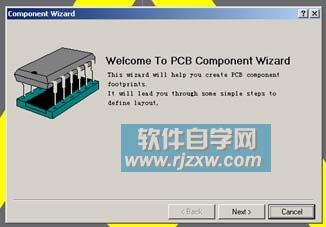

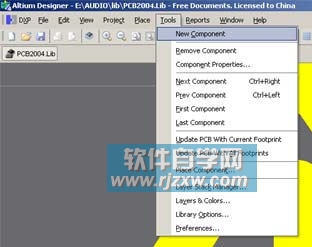

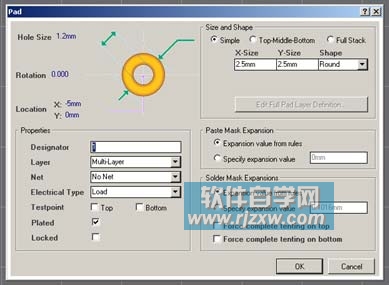

第二步，点击Tools，再点New Component，创建一个新元件 这时会弹出一个元件制作向导，我们选Cancel，关闭向导，直接绘制元件 第三步，我们点菜单上的PLACE，再点PAD，放置一个焊盘，接着按一个健盘的TAB健，调出焊盘属性，把HOLE SIZE(孔径)设为1.2mm,X-SIZE和Y-SIZE（大小）设为2.5mm，再把Designator(元件脚位)设为１，再点下面的OK，开始放置焊盘 以上就是Protel DXP 2004绘制电位器PCB库元件实例，希望大家喜欢，请继续关注乐呵呵网。
